为您介绍翻板路障机的安装调试及其参数

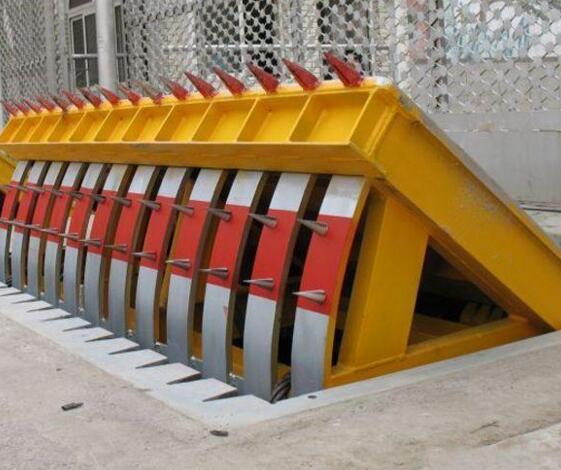

翻板路障机结构坚固耐用，承载负荷大，动作平稳，噪声低。可以适应恶劣的工作环境。采用低压液压驱动方式，易于维护，可靠性高，使用寿命长。可与其它控制设备组合，实现联动控制。

翻板路障机安装调试:

1、每台路障设备单独穿一根线缆【无灯为11芯不小于2.5平电缆，】至控制系统，每台路障线缆单独走一根穿线管（1.2寸）。（也可用1根7*2.5线缆和一根4*1.0线缆）

2、控制箱电源接线环节：控制箱至取电箱铺设一根电缆，380V为【4*6平】，并单独置于线槽，要求线缆从控制箱内部伸出不得小于0.7米，取电箱内不得小于0.7米。另外还需要一根链接至翻板路障的接地线一根。

3、手控按钮盒接线环节：铺设一条4*1.5平线缆，并单独走线槽，要求控制箱底部伸出不得小于1.5米，另一端至操作台留出1.5米。

4、钢筋焊接环节：须再次确认预埋桶与路面垂直并均分。

5、回填浇注环节：浇注混凝土至路面以下10公分、留出10公分做路面原始恢复。也可直接灌注至路面，并做好警示线。

6、设备接线环节：动力单元有9根线、电机电源线3根依次为 L1,L2,L3 、电磁阀为2根线、上升阀与下降阀4根线、电加热2根线。

注：以上线缆均有线标

线缆连接完成【做好防水】并且对应线标接如控制箱内对应端子即可。

7、路面恢复环节：原始路面恢复时需保证地面面板在地面上方高出地面、并且涂刷黄色警示漆。

路障机的参数

1、毛尖路障机，系统控制 ：电动液压。

2、机体规格：长3000mm×宽1000mm×高760mm,拦截宽度2720mm，升起高度：500mm。

3、机体厚度：16mm。毛尖直径：35mm，高90mm。

4、材质：A3钢，防锈底漆。

5、重量：1.2吨左右。

6、防水、防尘等级：IP68

7、防撞等级：k12（相当于120KM/时的撞击，车子被阻止，设备照常工作）

8、通过压力：可通行80吨货柜车。

9、上升速度：≤5S，下降速度：≤5S （可调）。

10、供电电源：380V（控制电压24V）。

11、系统动力功率(w)：3.7KW。

12、工作温度：-35℃~75℃（适合），存储环境：-10℃~65℃, 防雨防潮防尘。
