如何接好线是安装升降柱的关键

发布时间:2021-02-23

接线在升降柱安装中是非常重要的,可关系到整个升降柱的使用,防撞升降柱接线具有一定的技巧,下面给大家详细介绍一下。

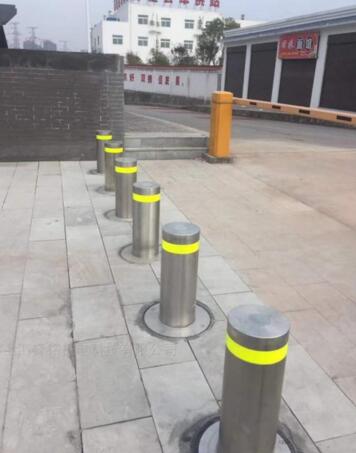

升降柱

1、升降柱动力单元预留线:升降柱动力单元电机为三芯电缆,依次为蓝线。棕色线、软线、电磁阀为两根黑色线,带警示灯的有一根两芯螺旋灯线,共7根线,无警示灯的共5根线,预埋桶固定钢焊接开始接线。

2、升降柱的接线过程:将一体式动力单元液压机置于埋地铲斗基础侧的地面上,将七芯电缆从嵌入桶顶部连接到动力单元的电机线、电池阀线和警示灯线。准确记住七芯电缆的线号或颜色,以及设备上相应的电机、电池阀和警示灯的线号或颜色,以免将错误的线连接到控制箱上。

3、升降柱的接线说明:道路桩上的电机三线分别在蓝色电机、棕色电机和打标电机上,三线共用,并与控制箱对应的端子相连。2个独立的黑线电池阀,连接到控制箱电池阀,电池阀公共对应端子,不分正负。警示灯线一根两中心线连接到控制箱警示灯、警示灯公共端子上,不分正负。

4、接线标准:螺纹或焊后要求使用,先用塑料带包好,再用高压防水带包两层,再在塑料带、电工带包好后,用沥青全包好,四次接线后连接的电线规格,固定在电源单元底部,防止接线处受拉力。布置好后,将连接到电源单元警告灯的两根导线连接起来,并用万用表测量电缆的另一端。连接3线电机和2线电池阀。2轻螺纹是通的,电机、阀门、电池之间是不能通过的电线,确认动力单元嵌入桶内,固定螺栓嵌入桶底,顺时针(液压动力单元按钮,可使用木棍等,其余电缆,规格范围到液压动力装置下部,是否避免吊柱落线,每根桩的出入控制在相应的端子排。
